不锈钢管卡压基本原理、技术参数、选材

作者:admin 发布时间:2021-04-11 09:55:07点击:

1、基本原理

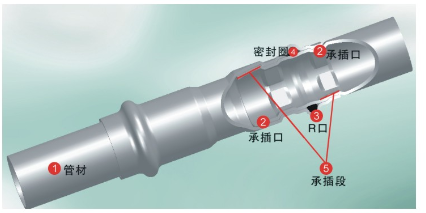

             不锈钢卡压式管件的基本组成是端部U型槽内装有O型密封圈的特殊形状的管接件。组装时。将不锈钢水管

             插入管件中用专用封压工具封压,封压部分的管件、管子被挤成六角形,从而形成足够的连接强度,同时

             由于密封圈的压缩变形产生密封作用。

     2.1、适用范围

             不锈钢卡压式连接适用于工作压力不大于1.6MPa的流体输送。可广泛的用于饮用净水、生活饮用水、冷

             水、热水、热水、海水、燃气、消防、工业、医用气体等流体输送的不锈钢管路。

     2.2、特点

          2.2.1、卫生性及抗腐蚀性:

                  不锈钢水管使用寿命长达50年以上,在使用寿命内均能够满足国家、日本、欧洲以及其他国际饮用水标准

                  的要求。

          2.2.2、安装快捷:

                  能适应苛刻环境的管件。现场不需要套丝、焊接,安装时间仅为镀锌管件的四分之一;无论是在空间狭小

                  的管道井,还是在渗水的地沟,卡压式管件的连接都非常活跃,瞬间即可完成,不仅缩短了工期,而且降

                  低了安装成本。

          2.2.3、抗冲击性及热传导率:

                  水管强度是镀锌钢管的2倍,铜管的3倍,接头强度高。热传导是铜管的 1/25,是钢管的1/4,具有热胀冷

                  缩缓慢的特点。

          2.2.4、节约材料:

                  由于采用了薄壁式,重量仅为镀锌管的 1/3,大量节约了材料,减轻了产品重量,特别适用于超高层建筑

                  的配管。

          2.2.5、产品外观漂亮:

                  不管是新安装,还是长时间使用过,均能与新装潢的环境配套。接头内壁通畅,产品接口与水管等径,阻

                  水性小。


不锈钢管卡压基本原理、技术参数、选材

     3、技术参数

          3.1、材料:一般采用奥氏体不锈钢06Cr19Ni10(S30408);而腐蚀性要求高的地方采用奥氏体不锈钢06Cr17Ni12Mo2(S31608)和022Cr17Ni12Mo2(S31603)

          3.2、密封:O型密封圈采用三元乙丙橡胶,具有无毒、无异味、完全卫生、耐温差大(-20℃~110℃)、耐热水、抗老化、抗添加剂等特点,适用于饮用水,是综合很好的密封材料。

          3.3、公称直径:国际Ⅰ系列(DN15~DN100)、国际Ⅱ系列(DN15~DN50)。具体参数见管材参数表。

          3.4、工作压力:最大1.6Mpa。

          3.5、工作温度:-20~110℃。

          3.6、连接形式:卡压式连接。



序号公称通径DN国际Ⅰ系列
管子外径Dw外径允许偏差壁厚
11518.0

+0.05

- 0.10

1.0
22022.0

+0.05

- 0.11

1.2
32528.0

+0.05

- 0.14

1.2
43235.0

+0.05

- 0.18

1.5
54042.0

+0.05

- 0.21

1.5
65054.0

+0.05

- 0.27

1.5
76576.1

+0.05

- 0.38

2.0
88088.9

+0.05

- 0.44

2.0
9100108.0

+0.05

- 0.54

2.0




序号公称通径国标Ⅱ系列
管子外径Dw外径允许偏差壁厚
11515.88

+0.05

- 0.10

0.8
22022.22

+0.05

- 0.11

1.0
32528.58

+0.05

- 0.14

1.0
43234.00

+0.05

- 0.18

1.2
54042.70

+0.05

- 0.21

1.2
65058.60

+0.05

- 0.27

1.2



     4、选材

          薄壁不锈钢管的性能:外表美观,抗腐蚀性超强,力学强度高,抗振动冲击,无脆冷性,输送过程中不产生有害物质,材料环保可回收。

          4.1、选材尺寸

          4.2、运输及储存

               4.2.1、搬运管材和管件时,应小心轻放,避免污染。严禁剧烈碰撞、抛摔滚拖。

               4.2.2、搬运管件应存放在室内,不得露天存放。

               4.2.3、管材应水平堆放在平整的地面或水平支垫上。放在支垫上时,外悬端部不超过0.5mm,堆放高度不超过1.5cm;管件应按箱逐层码堆,堆码高应≤5箱。

               4.2.4、避免用力操作,以免造成管材管件变形。在管材搬运过程中应避免重压、敲击、碰撞、抛掷、折弯等易造成管材变形、开裂损伤等行为。

               4.2.5、避免与油污接触。


     5、工具

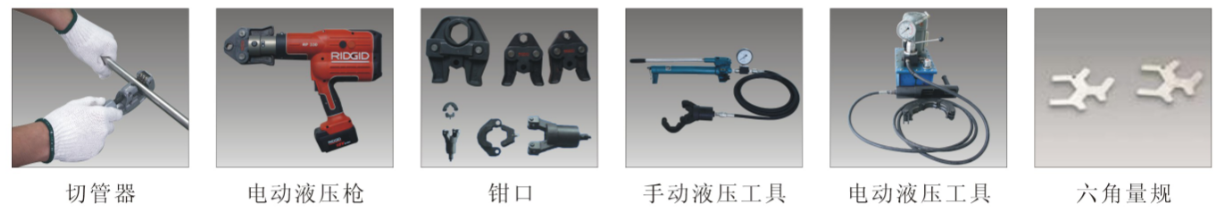

           工具的种类:切管机器(机)、钳口、钳座、手动液压工具、电动液压枪、大口径钳座、六角量规等。

               切管机器(机):家庭用的小口径管材推荐适用切管器,轻便灵活;而工程安装上则推荐使用合金钢切管机,可切割大、小口径的管材,在提高施工效率的同时可获得管材切口的垂直与平滑。

               电动液压枪:通过机械力施加于管件上产生永久变形,压缩密封圈形成密封来连接管道,全场“傻瓜式”操作方便快捷,稳定性能高。

               钳口:卡压过程中,使管件连接部位成型至规定形状的模具。

               钳座:安装钳口并连接手动液压工具。

               手动液压工具:在卡压过程中,人为的为钳口提供液压动力的工具。

               电动液压工具:在卡压过程中,为钳口提供液压动力的工具。

               六角量规:用于检验卡压是否完好到位,若六角量规不能完全卡入卡压处,则卡压过程不合格:反之,为合格。
