常见的热水回水管走法多种图解

作者:admin 发布时间:2021-04-12 15:06:09点击:

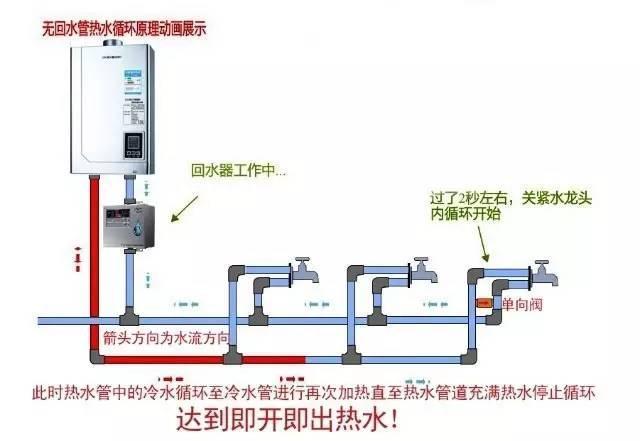

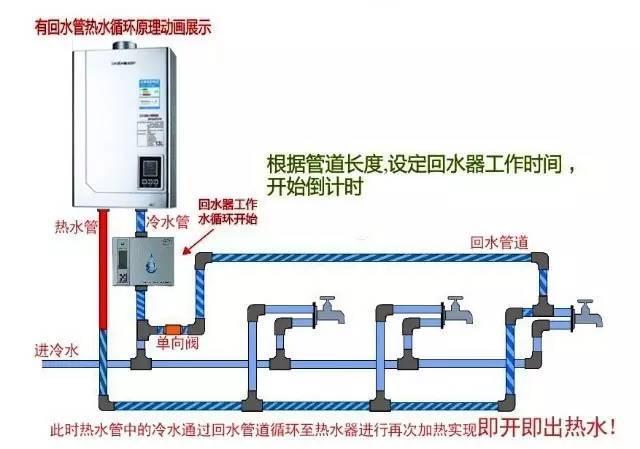

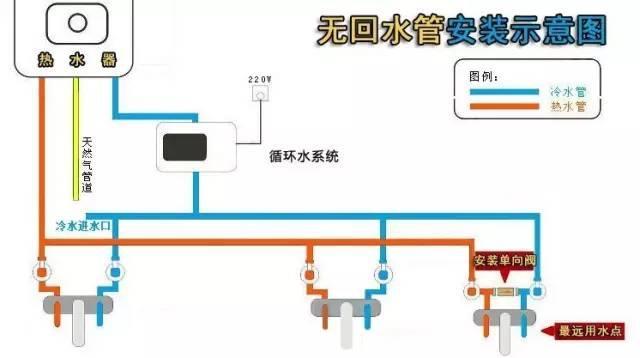

热水循环节能设备有无预埋回水管都可以安装,只是安装方式不同而已,使用效果一样。无回水管:通常在热水管道的最远处的洗手盆下面加装一套止回阀(单向阀,只往一边流水,不回流),通过江特冷水管回流到热源设备进行加热,达到循环效果。有回水管:安装时在回水管的最末端加装一个止回阀连接到冷水管,直接回抽热水管的冷水到热源设备进行加热,达到循环效果。

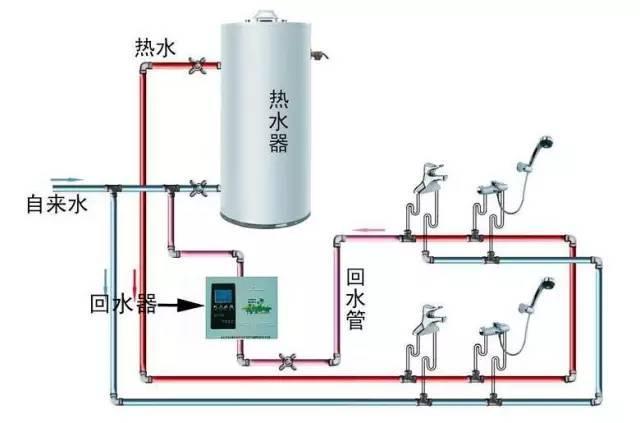

热水回水管走法图解

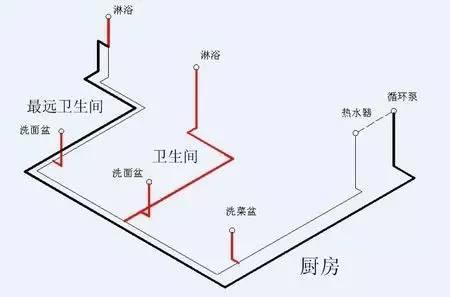

2.回水管,就是在热水管的最末端连接一条管路延伸到执水管的旁边,俗称回水管。回水管跟热水管就是一条管,实质就是把热水管延长。

热水循环泵的设置方法:


家用热水循环系统(俗称:即热宝、回水器、热水速达器、循环水、热水循环器、热水预热器、预热循环系统有预埋回水管、无预埋回水管等多种形式)是解决由于中央热水系统管路较长,导致用热水之前不能及时用上适宜温度的热水(俗称:放冷水)的一种的水循环装置。江特家庭热水循环系统的概念:无需等待,即时热水,节水节能,家居环保!一般家装设计在有多个热水点时,需要安装多台热水器,或甚至有的设计成每一个卫生间和厨房安装一台热水器。

一这样设计会导致出现以下缺点:

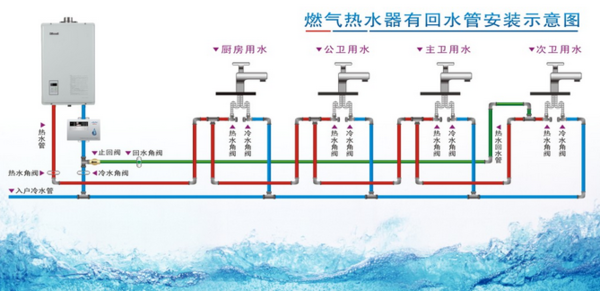

热水回水管走法图解

热水回水管走法图解

热水回水管走法图解


热水回水管走法图解

热水回水管走法图解

1、如果安装二台、三台或更多台热水器,不仅多支出设备购买成本,而且多台热水器占用较大地方,不仅影响美观,而且浪费空间。

2、只装一台热水器的情况下,由于多个取水点距离热水器太远,每次用热水时都要放掉很多冷水,不仅浪费水资源,而且要等很长时间。实际上人们居住的主要目的就是提高生活品质,提高生活舒适度。如果与朝夕相处的生活热水使用不便,生活舒适度的提高将大打折扣。因此,在装修时如何设计生活热水显得尤其重要了。

二、家庭多点供应热水的最佳解决方案:设计安装生活热水循环系统,使家用热水宾馆化,是目前及时供应热水的最佳解决方案。

该方案的优点是:

1、一开水龙头就有热水,迅速及时,无需等待。

2、 节省自来水,减少水资源浪费。由于水管中的冷水很少,打开水龙头时浪费的冷水较少。

3、 节省家庭空间。由于中央热水器或储水罐一般放在阳台上或地下室等地方,不占用日常的家庭生活空间,美化居室。
